Самостоятельный класс пишущих приборов представляют пишущие приборы с твёрдыми красящими материалами. Формирование штриха при их использовании происходит либо за счёт механического отслоения красящего материала с пишущего узла и его наслоения на поверхность документа (карандаши), либо за счёт окисления пишущего узла (так называемые «вечные» ручки).

Несмотря на то что рассматриваемый класс пишущих приборов для выполнения рукописей в современном документообороте практически не используется, эксперты могут столкнуться с реквизитами, выполненными данными приборами, при установлении фактов технической подготовки для имитации рукописей (карандашная подготовка), при исследовании объектов изобразительного искусства (подписи художников на картинах), при исследовании исторических и архивных документов и в некоторых иных случаях, в связи с чем представляется необходимым провести обзор существующих на сегодняшний день разновидностей рассматриваемых пишущих приборов.

Карандаши

Карандаш представляет собой корпус из древесного или полимерного материала, в который помещён грифель – пишущий стержень. Существуют разновидности карандашей без твёрдой оболочки либо вообще без оболочки.

В зависимости от материала изготовления грифеля различаются следующие виды карандашей.

1. Чернографитный карандаш, грифель которого изготовлен из смеси глины (каолина) и графита. В обиходе такие карандаши именуются простыми (рис. 1).

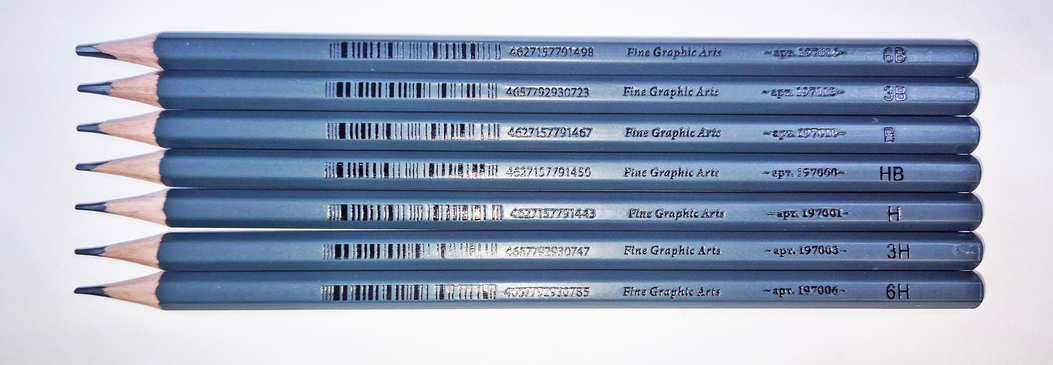

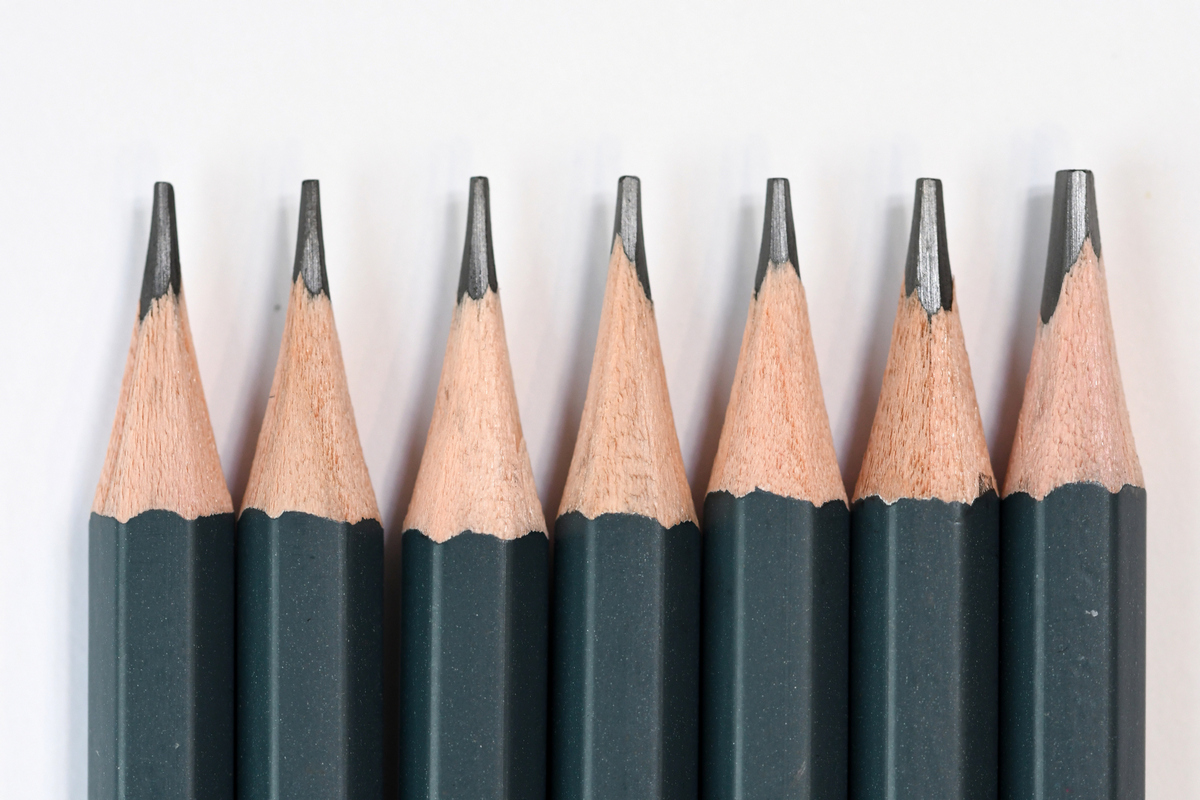

Рис. 1. Чернографитные карандаши

Соотношение глины и графита определяет твёрдость грифеля, для обозначения которой используют буквенные и цифровые обозначения. Шкала твёрдости карандашей в России и европейских странах обозначается первыми буквами характеристики твёрдости, соответствующими русскому и английскому языкам.

Российская шкала твёрдости:

- М - мягкий;

- Т - твёрдый;

- ТМ - твёрдо-мягкий.

Европейская шкала твёрдости:

- В - мягкий (от англ. Blackness - «чернота»);

- H - твёрдый (от англ. Hardness - «твёрдость»);

- F - средний тон между твёрдо-мягким и твёрдым (от англ. Fine point - «тонкость»). Данная маркировка не имеет соответствия в шкале твёрдости карандашей, принятой в России;

- HB - твёрдо-мягкий (Hardness-Blackness - «твёрдость-чернота»).

Также маркировка может содержать цифры, обозначающие степень твёрдости/мягкости стержня: чем больше цифра перед М (B), тем стержень мягче, и чем больше цифра перед Т (H), тем стержень твёрже.

В США для обозначения жёсткости карандаша используется шкала чисел:

- 1 — соответствует М (B) - мягкий;

- 2 — соответствует ТМ (HB) - твёрдо-мягкий;

- 2½ — соответствует F - средний между твёрдо-мягким и твёрдым;

- 3 — соответствует Т (H) - твёрдый;

- 4 — соответствует 2H — очень твёрдый.

2. Карандаш с угольным стержнем. Как следует из названия, в качестве красящего материала при изготовлении грифеля используется древесный уголь (рис. 2).

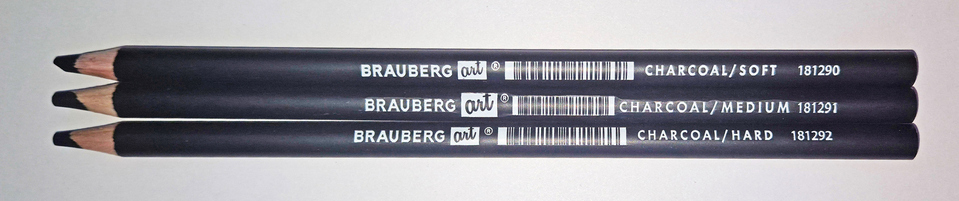

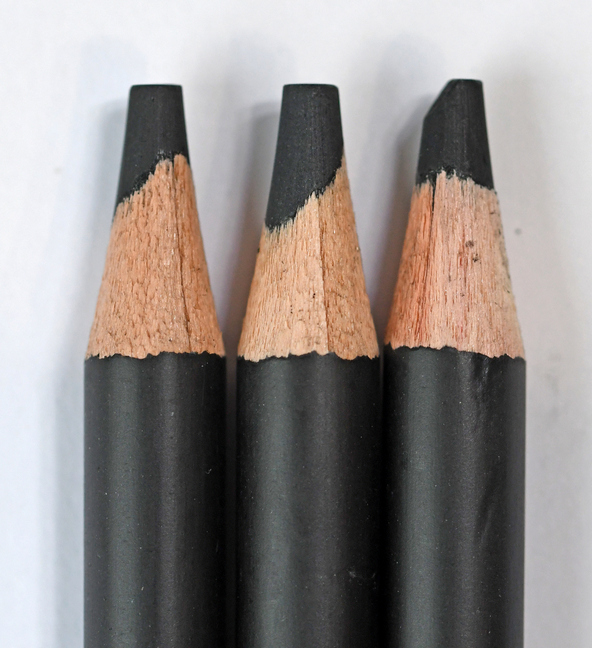

Рис. 2. Карандаши с угольным стержнем

Может не иметь твёрдой оболочки, а лишь защитное от замарывания покрытие из плёнки или лака.

В зависимости от жёсткости угольные карандаши бывают мягкими, средними и твёрдыми. Штрихи, по сравнению со штрихами графитных карандашей, более насыщенные, однако неустойчивы к внешнему воздействию и требуют дополнительного закрепления.

3. Цветные карандаши в зависимости от материала грифеля бывают следующих видов.

3.1. Каолиновые карандаши – имеют грифель, состоящий из смеси глины (каолина), пигментов и связующих веществ (костный клей, крахмал, воск).

3.2. Акварельные карандаши имеют грифель из спрессованной акварели (рис. 3).

3.3. Пастельные карандаши имеют грифели на основе пастели. Различают сухую, масляную и восковую пастель (рис. 4).

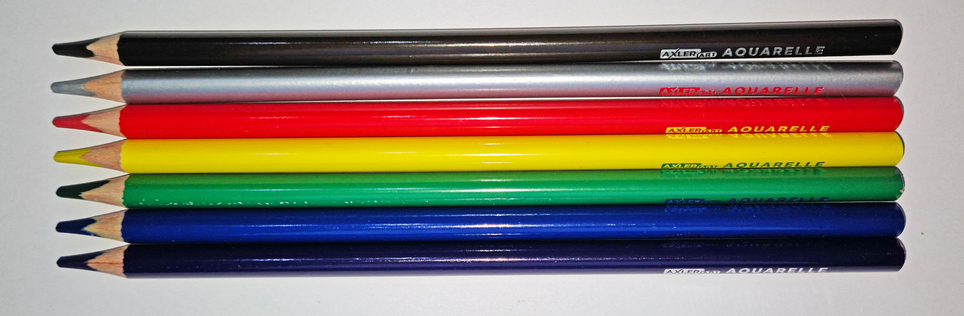

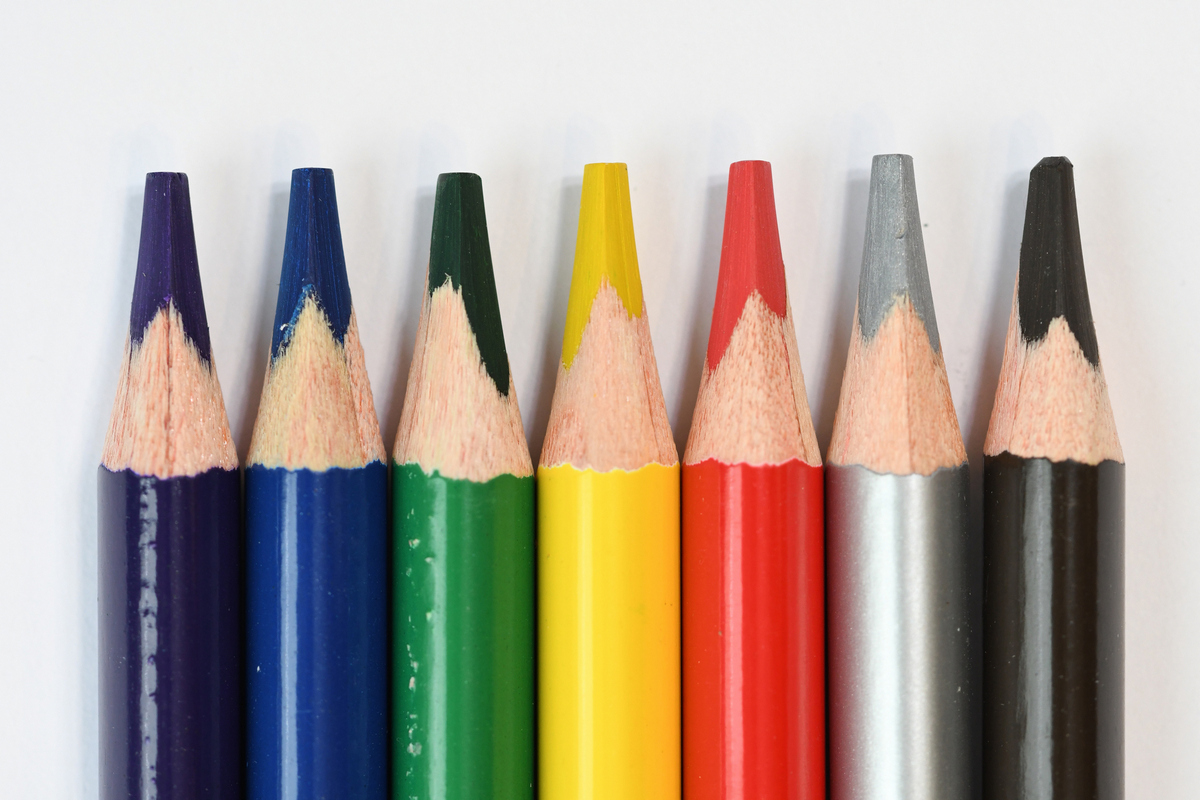

Рис. 3. Акварельные карандаши

а

б

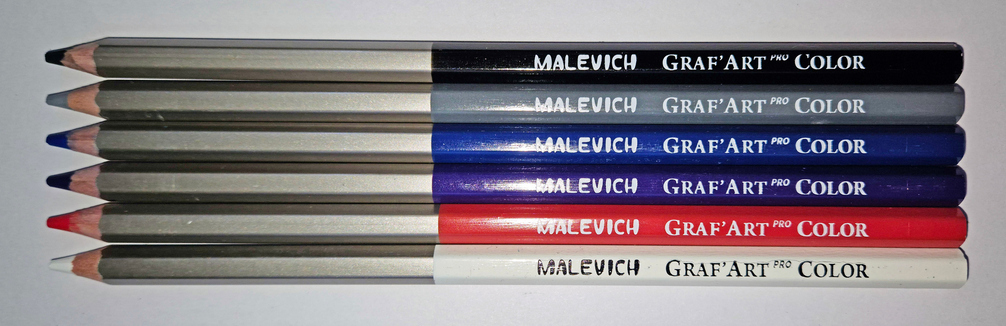

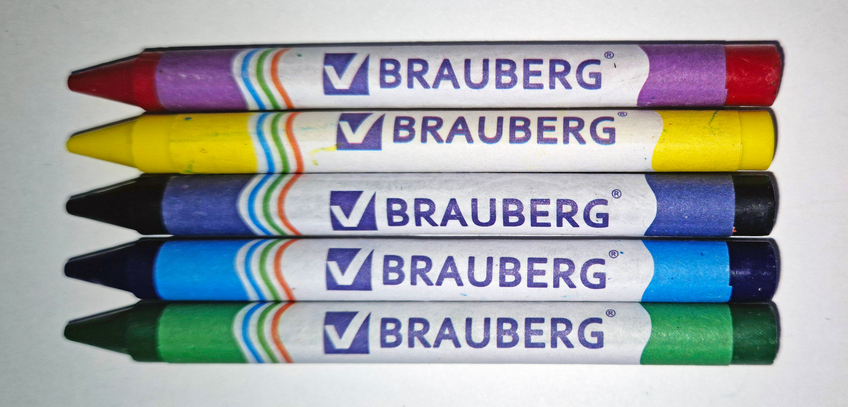

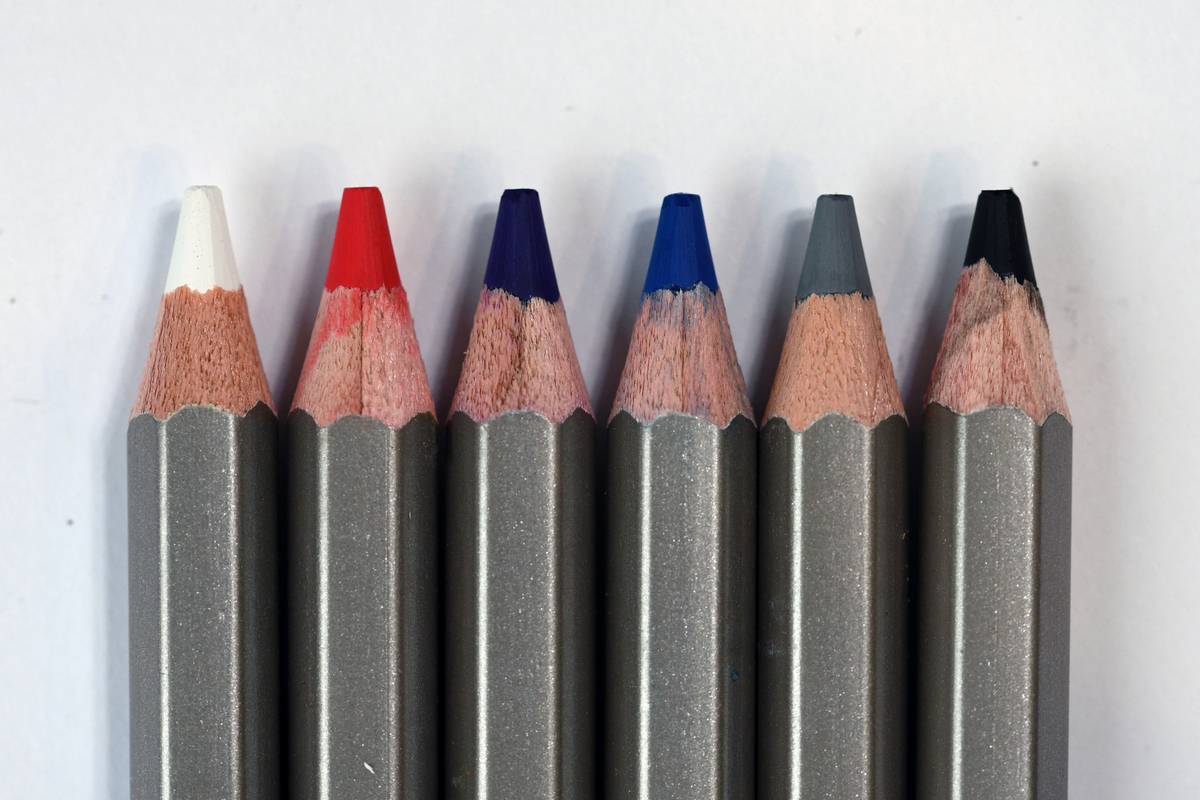

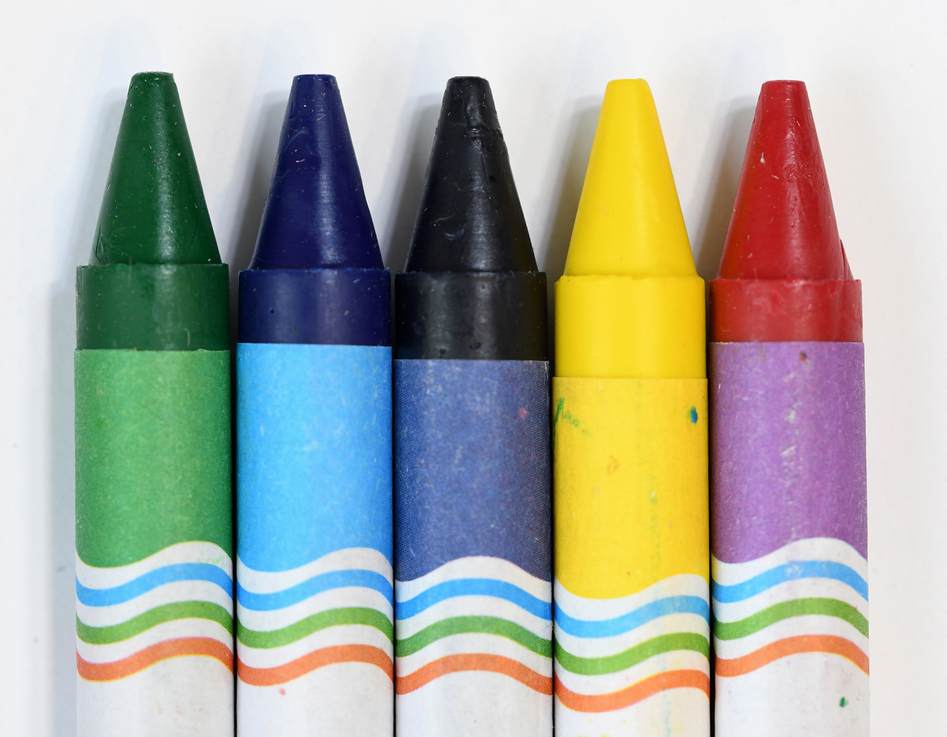

Рис. 4. Пастельные карандаши: на масляной (а) и восковой (б) основе

4. Копировальные карандаши, которые также именуются химическими, используются для копирования, разметки и маркировки различных поверхностей. В состав материала, из которого изготавливается грифель таких карандашей (глина, графит), добавляются водорастворимые красители. Штрихи, нанесённые копировальными карандашами, устойчивы к агрессивному световому и химическому воздействию.

В отличие от рассмотренных выше классических карандашей, где грифель и корпус представляют единую монолитную конструкцию, на рынке канцелярских товаров широко представлены механические карандаши, в которых используются сменные стержни, и устройство которых (наличие специального цангового механизма) позволяет не только удерживать стержень, но и регулировать его подачу (5).

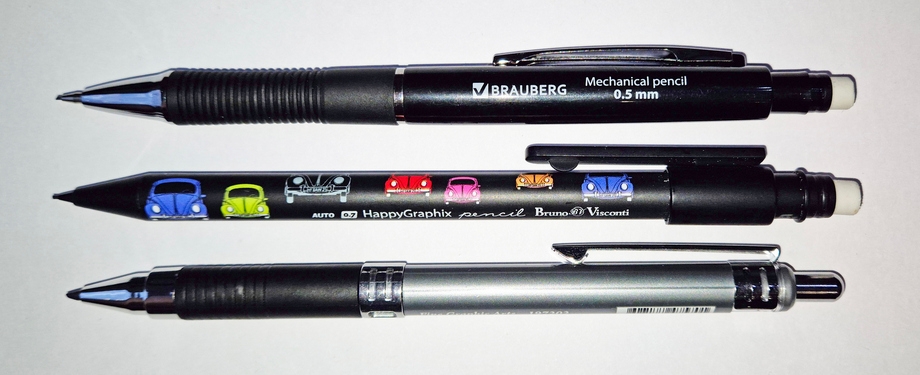

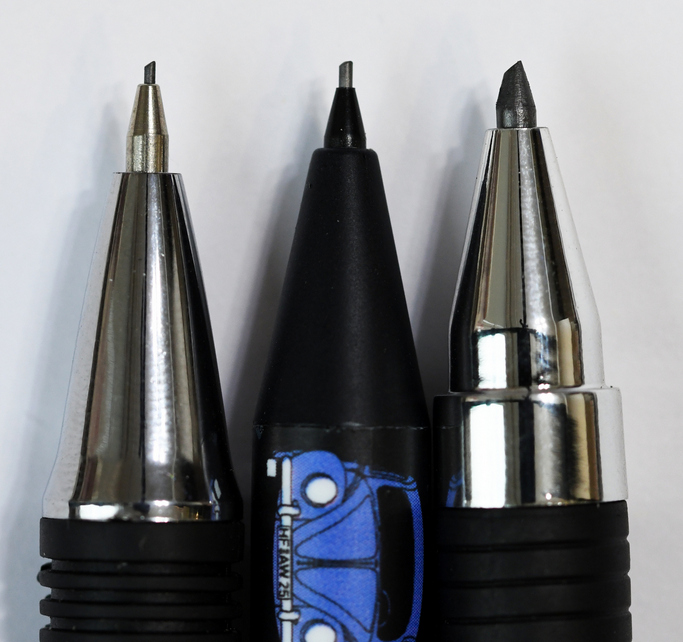

Рис. 5. Механические карандаши

Возможно как ручное регулирование степени подачи стержня (за счёт свободного его хода в результате раскрытия механизма), так и автоматическое (за счёт ограниченного свободного хода обоймы цанги).

Толщина сменных грифелей варьирует от 0,2 до 5,6 мм.

Помимо стандартных чернографитных грифелей для механических карандашей на рынке представлены цветные грифели, в том числе на восковой основе, акварельные и т.д.

Штрихи, полученные при помощи карандашей, будут характеризоваться поверхностным расположением красящего материала, преимущественно на вышележащих волокнах, наличием отдельных фрагментов грифеля в виде частиц неопределённой формы. Волокна, расположенные поперёк направления движения пишущего узла, имеют более интенсивную окраску. В зависимости от твёрдости грифеля, силы нажима, типа подложки могут в различной степени проявляться следы давления. В отдельных случаях, например, при выполнении штрихов тонкозаточенным грифелем высокой степени твёрдости может наблюдаться нарушение поверхностного слоя бумаги, вплоть до полного её разрыва. В зависимости от материала изготовления стержня, силы нажима, типа бумаги края штрихов могут быть ровными и чёткими или же нечёткими, «размытыми». На формирование морфологических признаков штрихов также влияет и форма пишущего кончика. На рисунке 6 представлены штрихи, выполненные разными по составу стержнями простых и цветных карандашей.

а

б

в

г

д

е

Рис. 6. Увеличенные изображения штрихов карандашей: чернографитного (а), с угольным стержнем (б), акварельных (в), пастельный на масляной основе (г), пастельный на восковой основе (д), механических с грифелями толщиной 0.5, 0.7 и 2 мм (е)

«Вечные» пишущие приборы

В последнее время на рынке пишущих приборов стали весьма популярны так называемые «вечные» пишущие приборы, которые, как заявляют продавцы, формируют окрашенный штрих за счёт химической реакции окисления сплава, из которого сделан пишущий узел, при его касании бумаги и имеют практически неограниченный ресурс.

На сегодняшний день можно выделить две разновидности подобных пишущих приборов.

К первой относятся «вечные» карандаши, продавцы которых позиционируют их как имеющие пишущий узел из сплава металлов, тогда как фактически в качестве основы в данных пишущих узлах используется полимерный материал (рис. 7).

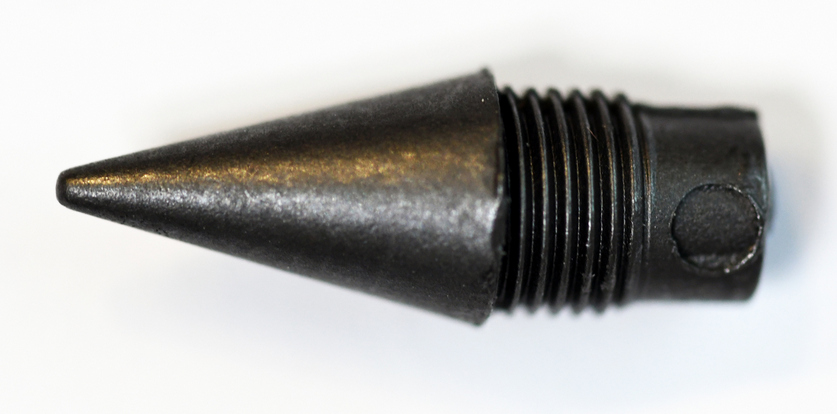

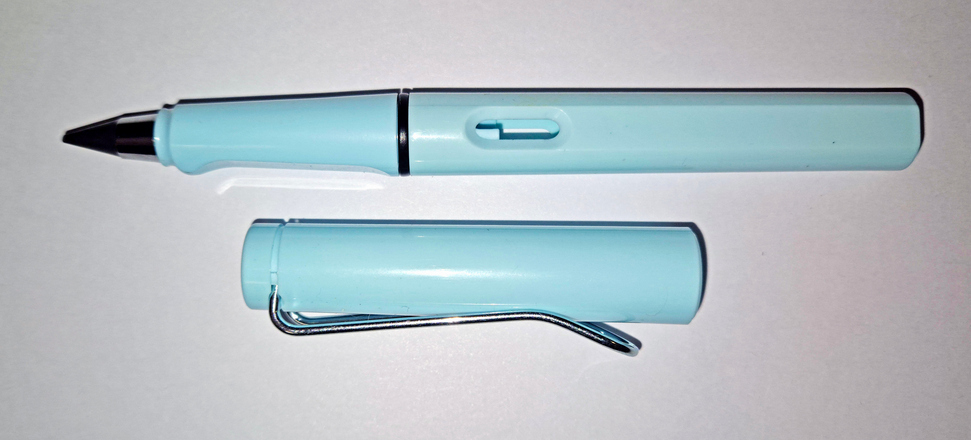

Рис. 7. Общий вид вечного карандаша и пишущего узла

Штрихи, нанесённые подобными пишущими приборами, схожи со штрихами обычных чернографитных карандашей (рис. 8):

Рис. 8. Штрихи, выполненные «вечным» карандашом

На рынке представлены также разноцветные пишущие узлы (рис. 9):

а

б

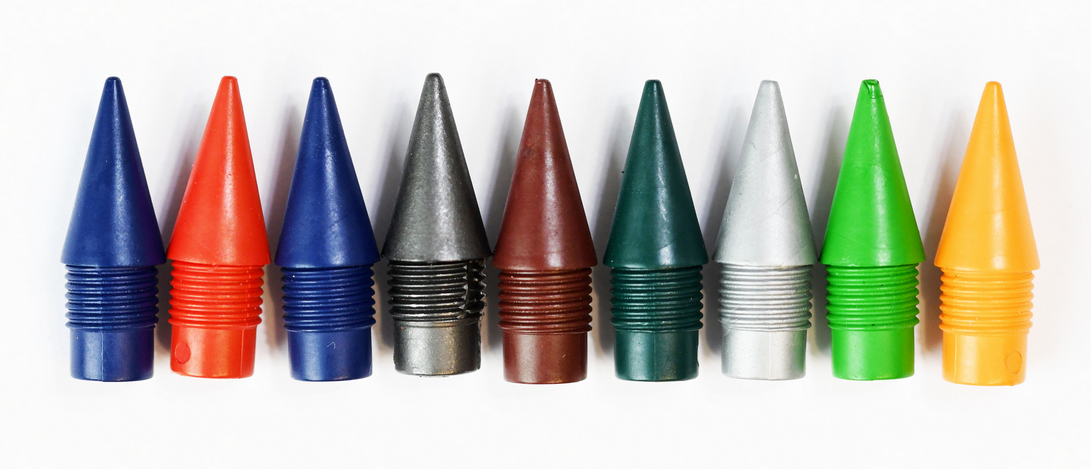

Рис. 9. Сменные цветные пишущие узлы «вечного» карандаша (а) и штрихи, нанесённые ими (б)

Особенностью данных пишущих приборов является то, что полимерная основа пишущего узла делает письмо мягким, позволяет получать интенсивно окрашенные штрихи, но при этом снижает расход грифеля, однако не делает его «вечным». Интенсивная штриховка в диапазоне нескольких десятков секунд приводит к видимому расходу красящего материала (рис. 10):

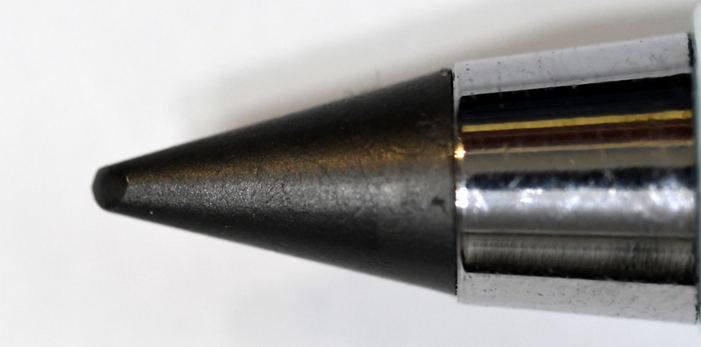

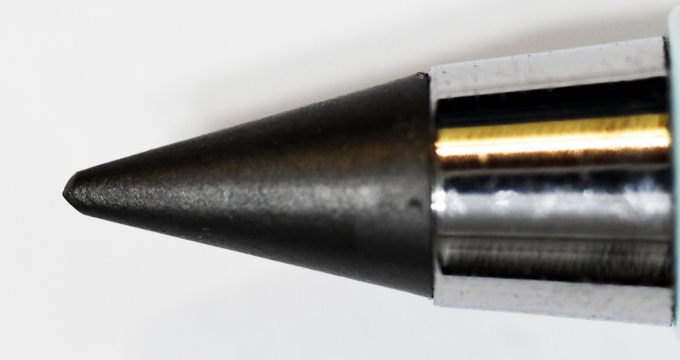

Рис. 10. Кончик пишущего уза до выполнения интенсивной штриховки (сверху) и после

Ко второй относятся пишущие приборы, пишущий узел которых действительно представляет собой сплав металлов, например, «вечная» ручка Pininfarina Forever Primina (рис. 11).

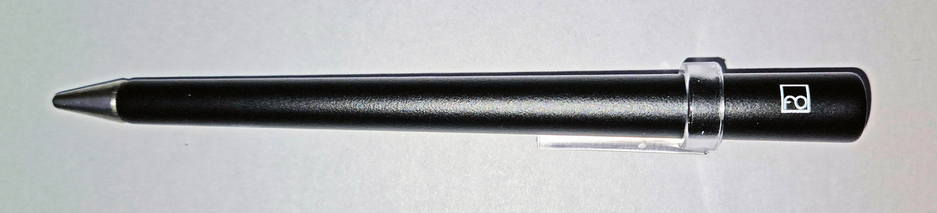

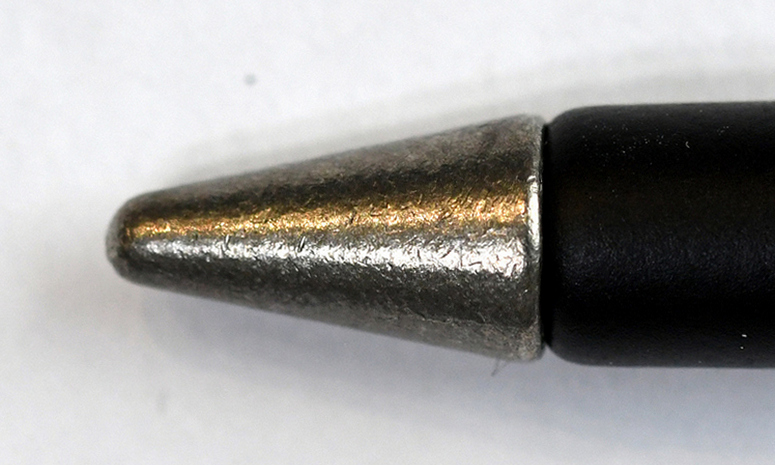

Рис. 11. «Вечная» ручка Pininfarina Forever Primina и её пишущий узел (снизу)

В качестве «материала письма» выступает образующийся на поверхности сплава слой оксида, который легко переносится на бумагу, формируя окрашенный штрих. В сравнении со штрихами «вечных» карандашей штрихи «вечной» ручки значительно бледнее. Чтобы штрих получался более интенсивным, требуется усиление давления на пишущий прибор, что, в свою очередь, приводит к деформации бумаги (рис. 12):

Рис. 12. Штрихи, выполненные «вечной» ручкой
